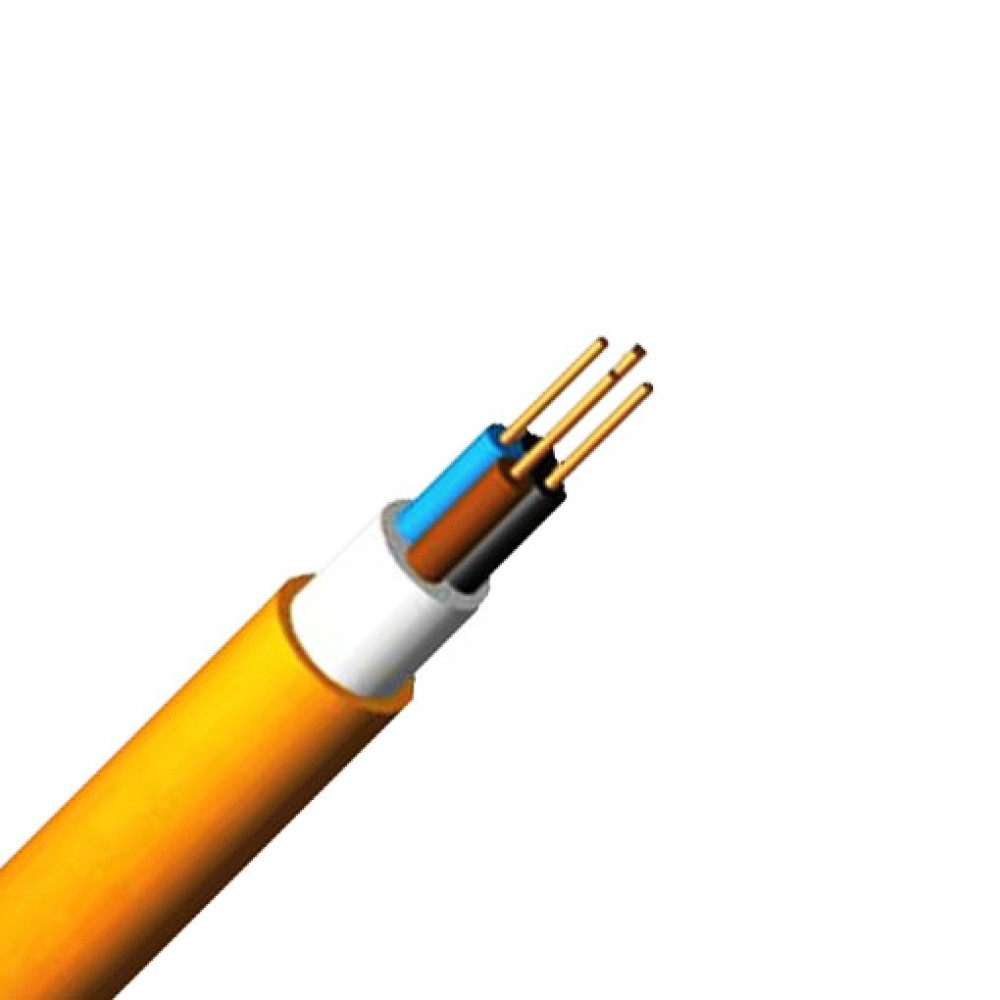

Вогнестійкий силовий кабель (N) HXH FE 180 / E30

Вогнестійкий безгалогенний кабель (N)HXH FE 180/E30.

Конструкція:

Струмопровідна жила: мідна однодротова або багатодротова круглої або секторної форми 1 класу відповідно ГОСТ 22483 (ДСТУ EN60228).

Ізоляція: кремнійорганічна резина, що має властивість керамізуватися під дією вогню при пожежі. На жилах кабелів великих перетинів використовується стрічка, яка містить слюду, що забезпечує працездатність в умовах високих температур і має високі ізоляційні властивості для попередження короткого замикання.

Скрутка: ізольовані жили, скручені в сердечник.

Заповнення: безгалогенна композиція.

Для кабелів перетином до 16 мм2 включно допускається накладання зовнішньої оболонки. В цьому випадку внутрішнє заповнення не накладається.

Зовнішня оболонка: без галогенний компаунд з покращеною пожежостійкістю, що не поширює горіння, з низьким димо- і газовиділенням.

Кількість жил: 1, 2, 3, 4, 5, 7, 10.

Перетин провідника:

одножильний 1,5 мм² – 10 мм²;

багатожильний 16 мм² – 240 мм².

Сфера застосування:

Для систем передачі електричної енергії в стаціонарних установках, а також для приєднання до стаціонарних електричних приладів, збірок електричних розподільчих пристроїв для електромереж номінальною напругою до 0,6/1,0 кВ.

Під час пожежі, в стаціонарному стані, здатний функціонувати під дією вогню і продовжувати подачу струму протягом 30 хвилин.

На об’єктах з умовами підвищеної пожежної небезпеки, житлових масивах, аеропортах, лікарнях, готелях, школах, торгових центрах, енергетичних установках і т.п.

При одинарному і пучковому прокладанні в приміщеннях, каналах, тунелях, в лотках, коробах, трубах, гнучких рукавах, при відсутності небезпеки механічних пошкоджень всередині сухих і вологих приміщень.

Працездатність всієї кабельної лінії, в випадку пожежі, гарантується лише при використанні приписаних несучих елементів.

Технічні характеристики:

Номінальна напруга – 0,6/1,0 кВ.

Випробувальна напруга: змінний струм 4 кВ/50 Гц.

Тимчасовий опір розірванню провідника 200 МПа.

Міцність при розтягуванні ізоляції: не менше 5 МПа.

Мінімальний радіус згинання:

для одножильних 15d кабелю;

для багатожильних 12d кабелю.

Опір ізоляції: більше 104 МОм/км.

Відносне подовження при розірванні ізоляції не менше 150%.

Монтаж проводять при температурі до мінус 15^оС.

Робоча температура: - 30^оС… +90^оС.

Термін експлуатації: не менше 25 років.

Гарантійний термін експлуатації кабелю, при дотриманні правил транспортування, зберігання, монтажу і експлуатації – 5 років
