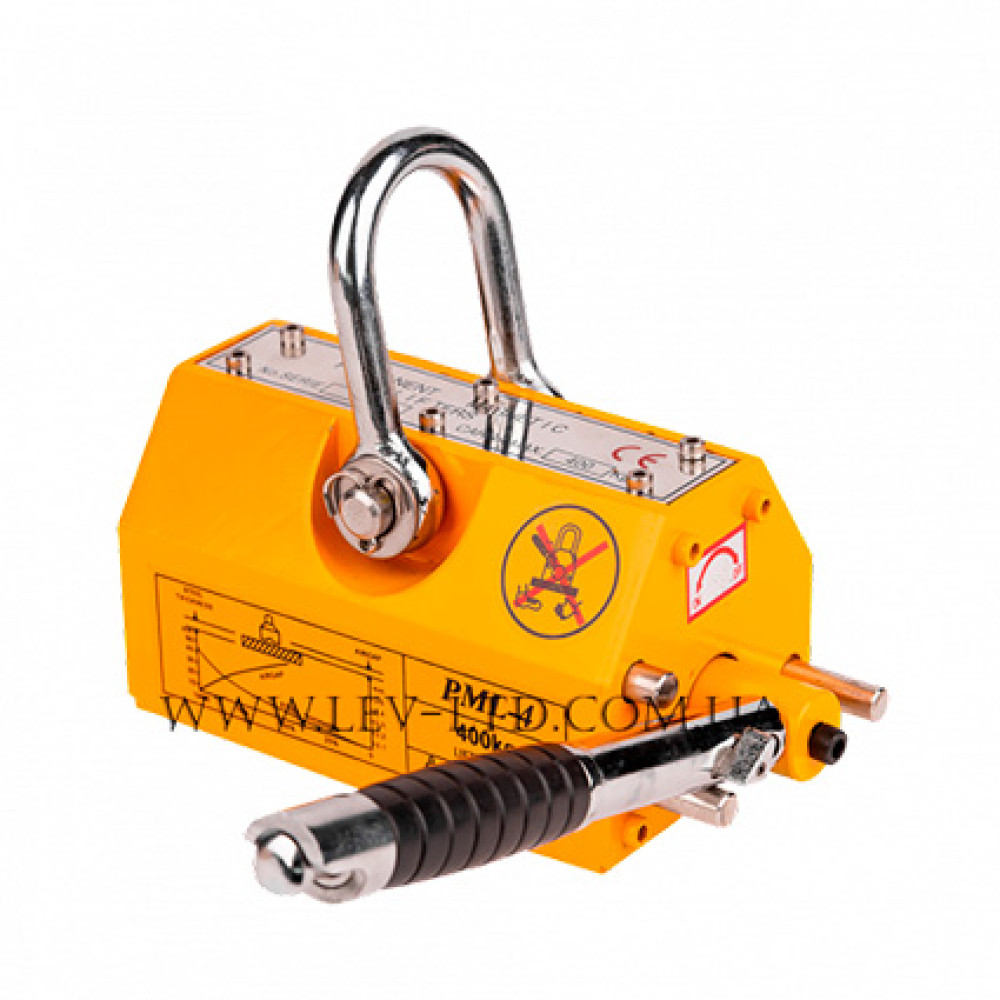

Захват магнітний PML
- Модель: PML
РОЗМІРИ ТА ХАРАКТЕРИСТИКИ
|
Робоче
навантаження для листової сталі, кг |
Робоче
навантаження для круглих виробів, кг |
A, мм |
B, мм |
C, мм |
D, мм |
E, мм |
H, мм |
F, мм |
G, мм |
R, мм |
Маса, кг |
|
100 |
30 |
120 |
95 |
65 |
31 |
40 |
70 |
50 |
8 |
155 |
2,93 |
|
300 |
90 |
165 |
164 |
96 |
44 |
60 |
97 |
68 |
12 |
198 |
9,16 |
|
600 |
180 |
225 |
215 |
120 |
60 |
94 |
120 |
96 |
18 |
235 |
20,1 |
|
1000 |
300 |
270 |
263 |
140 |
69 |
113 |
146 |
106 |
18 |
260 |
33,5 |
|
2000 |
600 |
310 |
355 |
160 |
93 |
116 |
170 |
134 |
21 |
355 |
64,1 |
Увага! Робоче навантаження магнітного захвата залежить від форми вантажу, якості покриття та складу металу.
Магнітний захват призначений для підйому та переміщення металевих вантажів – листового металу, прокату, труб, слябів, деталей.
Магнітний захват працює за рахунок постійного магніту - увімкнення та вимкнення магнітного поля відбувається за рахунок переміщення рукоятки.
На вантажопідйомність захвату впливає форма вантажу, склад металу та якість покриття.
Форма вантажу: плоска – 100%; кругла – 50% від вантажопідйомності.
Склад металу: низьковуглецева сталь - 100%; средньовуглецева – 95%; високовуглецева – 90%; низьколегована – 75%; чавун – 50% вантажопідйомності.
Якість покриття: на вантажопідйомність захвату впливає шорсткість покриття вантажу, проміжок між підошвою захвата і поверхнею вантажу, товщина металу. На поверхні захвата нанесена графічна інформація\, за допомогою якої можна розрахувати вантажопідйомність захвата в залежності від стану покриття вантажу і товщини металу.
Всі магнітні захвати супроводжуються паспортом та гарантією.
